T113s3-PRO 开发板介绍
百问网 T113s3-PRO 开发板，搭载全志 T113s3 主控（双核 Cortex-A7），128MB DDR3 内存，SPI NAND Flash 存储，支持 Tina4 / Tina5 V1.0 SDK。
💬 遇到问题？欢迎在 百问网论坛 交流讨论！

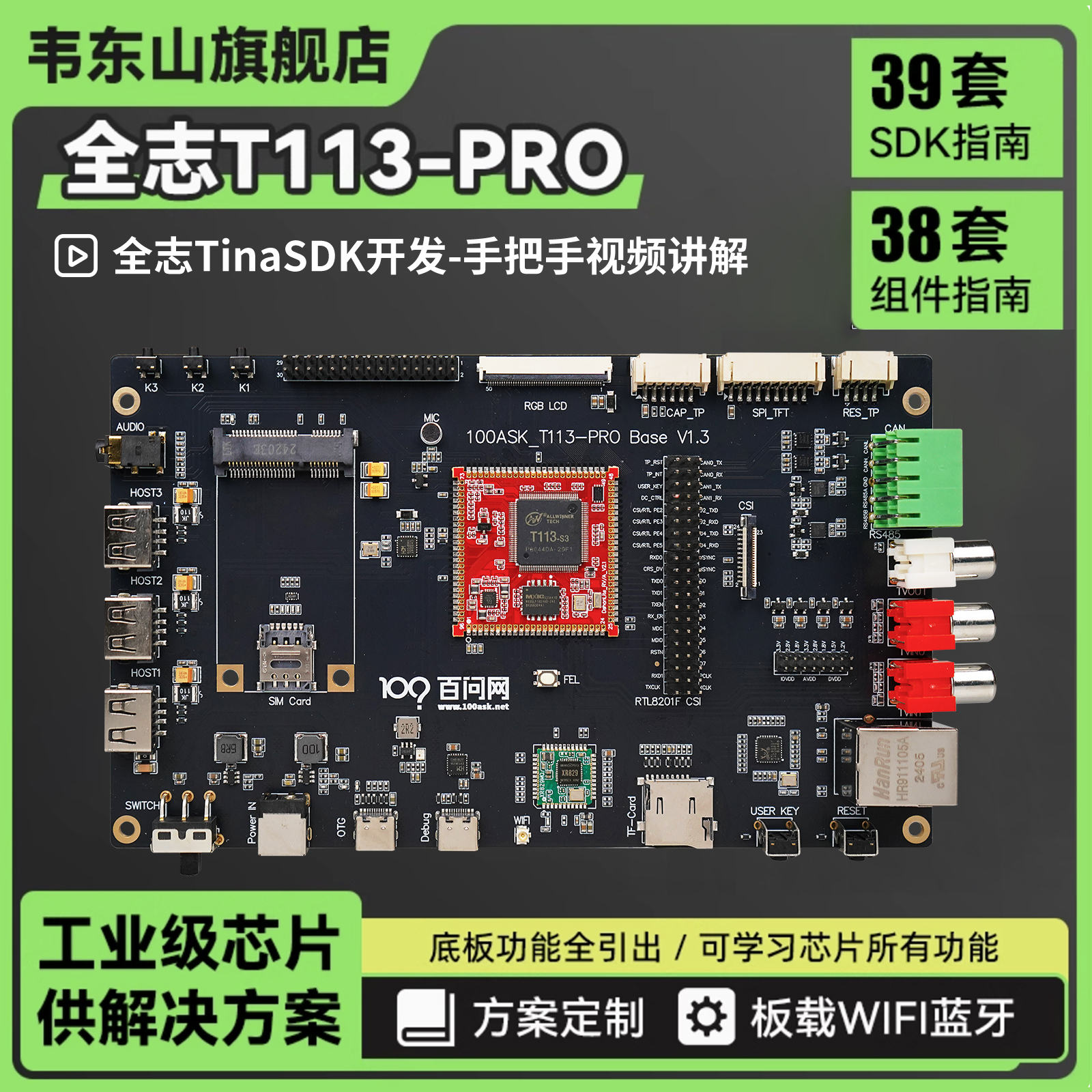

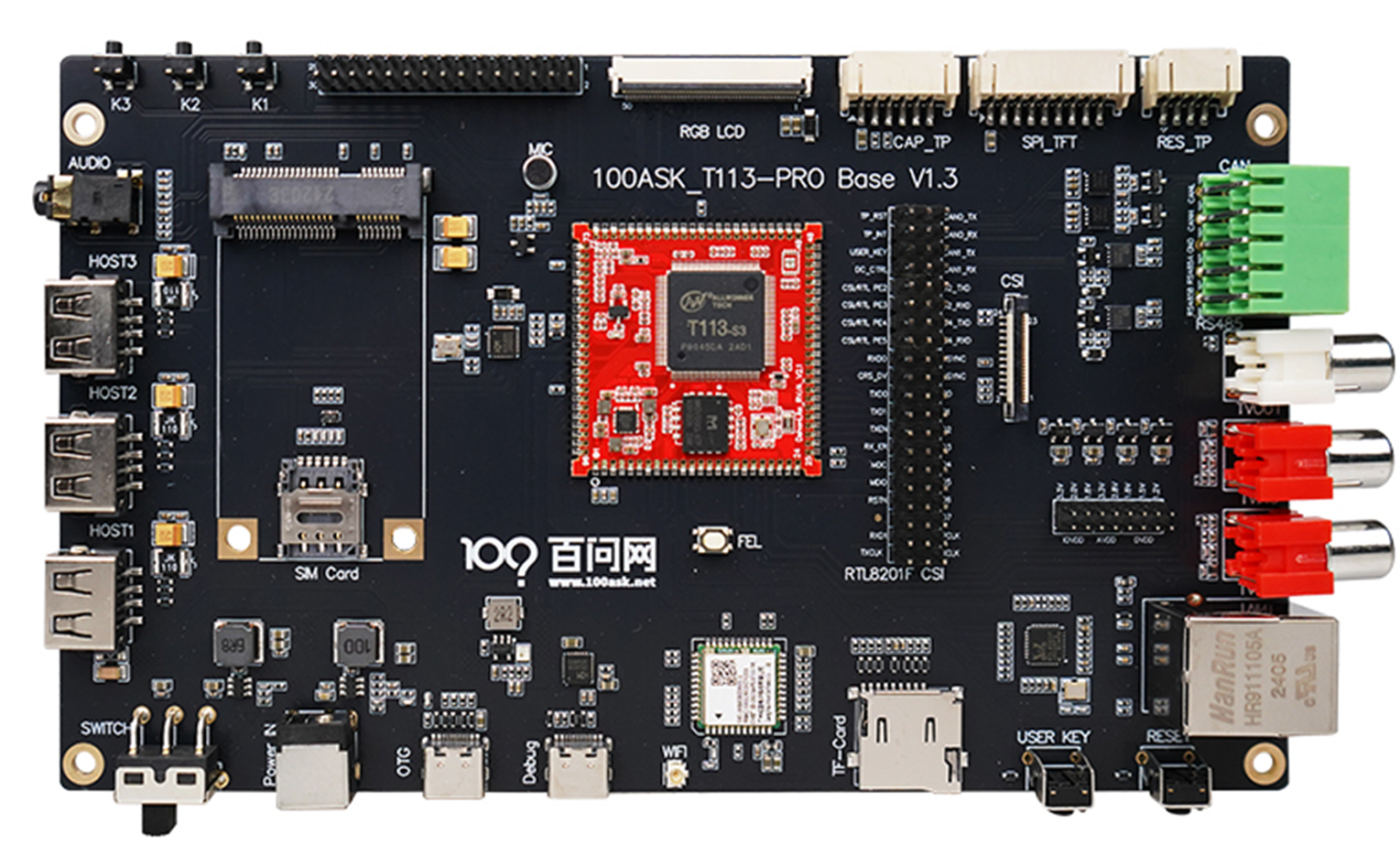

🖼️ 开发板外观
💡 T113s3 芯片介绍
芯片特性
T113-S3 是一款专为汽车和工业控制市场设计的先进应用处理器，集成了双核 Cortex-A7 CPU 和单核 HiFi4 DSP，提供高效的计算能力。
| 项目 | 规格 |
|---|---|
| CPU | 双核 ARM Cortex-A7（1.2GHz） |
| 内存 | 128MB DDR3（片内集成） |
| DSP | HiFi4 DSP |
| 视频解码 | H.265 / H.264 / MPEG-1/2/4 / JPEG / VC1，最高 1080p@60fps |
| 视频编码 | JPEG / MJPEG，最高 1080p@60fps |
| 显示输出 | RGB LCD / Dual-link LVDS / 4-lane MIPI DSI / CVBS |
| 视频输入 | 8-bit 并行 CSI / CVBS IN |
| 音频 | 2 DAC + 3 ADC，I2S/PCM/DMIC/OWA |
| 连接性 | USB2.0 DRD + USB2.0 Host / SDIO 3.0 / SPI / UARTx6 / TWIx4 / PWM / GPADC / IR |
| 网络 | 10/100/1000M EMAC（RMII / RGMII） |
| 封装 | eLQFP128, 14mm x 14mm |
典型应用
T113s3 适用于：智慧城市、智能商显、智能家电、工业控制、教育科研等领域。
📦 板载资源
| 编号 | 资源名称 | 说明 |
|---|---|---|
| ① | OTG 烧录接口 | Type-C，用于系统烧录和 ADB 调试 |
| ② | 串口/供电接口 | Type-C，用于串口调试和 12V 电源输入 |
| ③ | 12V 电源接口 | DC 接口，接入 12V 电源适配器 |
| ④ | 电源开关 | 拨动开关，朝右拨动为开机 |
| ⑤ | FEL 按键 | 用于进入 FEL 烧录模式 |
| ⑥ | RESET 按键 | 复位按键 |
| ⑦ | TF 卡槽 | 用于 TF 卡烧录和扩展存储 |
| ⑧ | WiFi 模组 | 可选 WiFi4（XR829）/ WiFi6（AIC8800D80） |
| ⑨ | 以太网接口 | 百兆 RJ45（与 DVP 摄像头复用） |
| ⑩ | RS485/CAN 接口 | 双层接线端子 2x5 规格 |
| ⑪ | RGB LCD 接口 | PH2.0 接口，支持 SPI 显示屏+触摸 |
| ⑫ | DVP 摄像头接口 | 支持 OV5640 模组（与以太网复用） |
| ⑬ | CVBS IN 接口 | 支持 CVBS 流输入 |
🔌 配套模块
| 模块类型 | 说明 | 备注 |
|---|---|---|
| RGB 显示屏 | 7 寸 / 4 寸方屏 / 3.2 寸圆屏 | 直接接入 RGB 接口 |
| MIPI 显示屏 | 4 寸 MIPI / 3.2 寸 MIPI | 需搭配 RGB 转 MIPI 转接板 |
| SPI 显示屏 | SPI 接口显示屏 + 触摸 | 通过 PH2.0 接口连接 |
| 以太网模块 | 百兆 RJ45 网口 | 与 DVP 摄像头二选一 |
| DVP 摄像头 | OV5640 模组 | 与以太网二选一 |
| CVBS 摄像头 | CVBS 流输入摄像头 | 独立接口 |
| 4G 模组 | USB 4G 模块 | 插入 USB 即可使用 |
| RS485 模块 | RS485 × 2 路 | 双层接线端子，与显示接口复用 |
| CAN 模块 | CAN × 2 路 | 双层接线端子，与显示接口复用 |
| TF 卡 | 系统烧录用 TF 卡 | 用于 TF 卡烧录 |
| MIPI 转 HDMI | MIPI 转 HDMI OUT 显示模块 | 用于 HDMI 显示输出 |
⚠️ 复用说明：RS485/CAN 接口与触摸屏 IO、百兆 RJ45 网口、DVP 摄像头接口复用，同一时间只能使用其中一种功能。
📐 硬件规格
| 对比项 | 规格 |
|---|---|
| 主控芯片 | T113s3（双核 Cortex-A7） |
| 内存 | 128MB DDR3 |
| 存储 | SPI NAND Flash |
| WiFi | 可选 WiFi4（XR829）/ WiFi6（AIC8800D80） |
| 底板接口 | CVBS / CAN / RS485 / USB / 以太网 / RGB LCD / MIPI / HDMI 等 |
| SDK 版本 | Tina4 / Tina5 V1.0 |
🚀 快速入门
方式一：OTG + ADB 登录
- 将 Type-C 线一端连接开发板 OTG 烧录接口，另一端连接电脑 USB 接口
- 开发板接通 OTG 电源线后自动上电启动
- 打开 CMD 输入
adb shell即可登录系统
方式二：串口登录
- 将 Type-C 线一端连接开发板 串口/供电接口，另一端连接电脑 USB 接口
- 板载红色电源灯亮起表示已通电
- 使用 Putty 或 MobaXterm 串口工具连接（波特率 115200，流控 None）
- 按下 Enter 键即可进入系统 Shell
提示：系统默认自动登录，无需用户名和密码。
