以太网测试

本章节将讲解如何在 T113s4-SdNand 开发板上测试以太网功能。

准备工作​

硬件：

  • T113s4-SdNand 开发板
  • USB Type-C 线 ×1（串口/供电）
  • 电源适配器（12V）
  • 一根能访问外网的网线

软件：

  • 串口终端工具（Putty、MobaXterm 等）

硬件连接​

以太网引脚与 RS485 引脚共用，需要使用跳线帽切换到以太网模式。

跳线帽位置功能
左侧RS485 模式
右侧以太网模式

进行以太网测试前，请确保跳线帽已切换到右侧（以太网模式）。

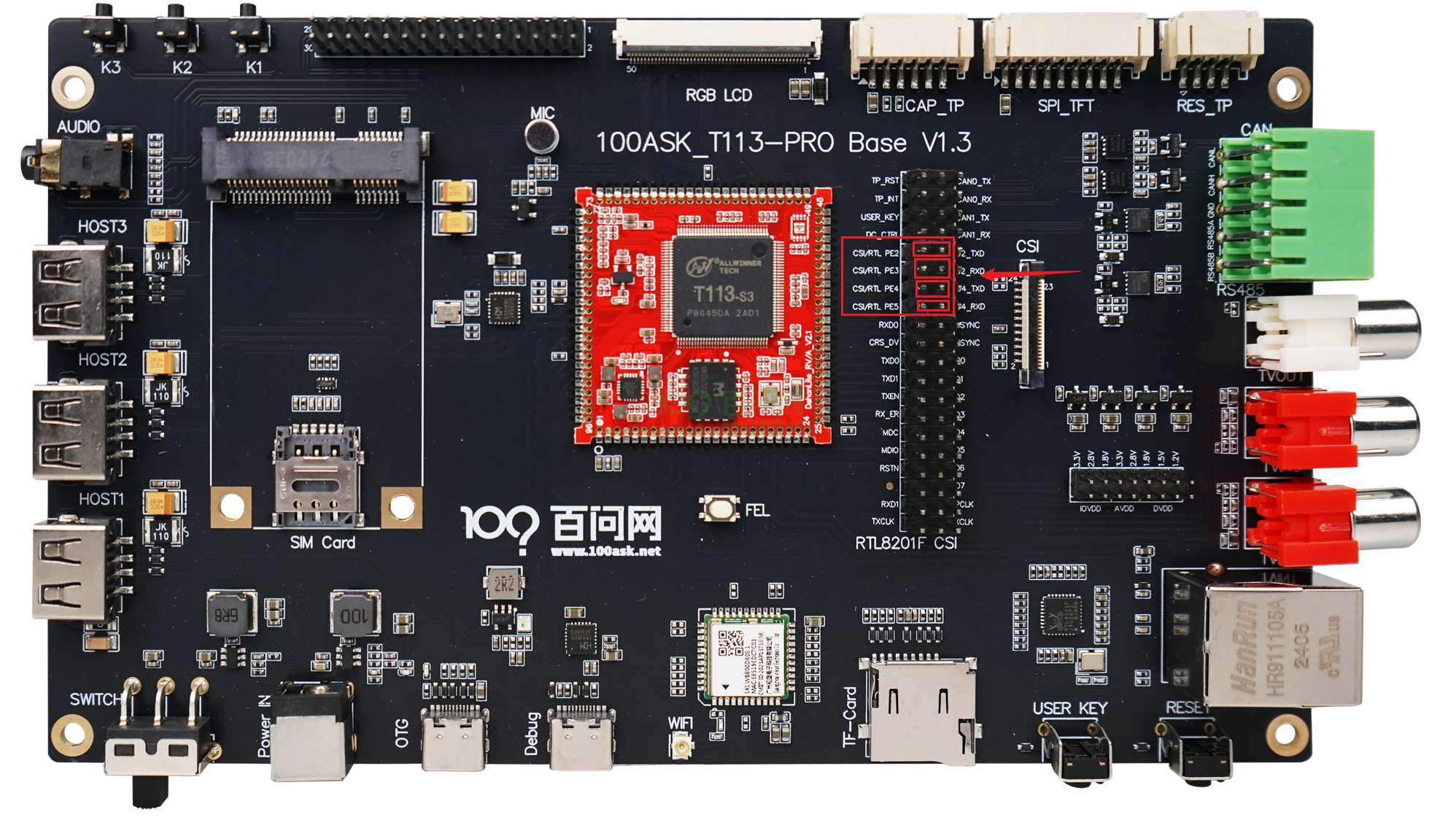

以太网跳线帽连接

启用 eth0 接口​

1. 登录串口终端​

参考《快速入门》中的「启动开发板」章节。

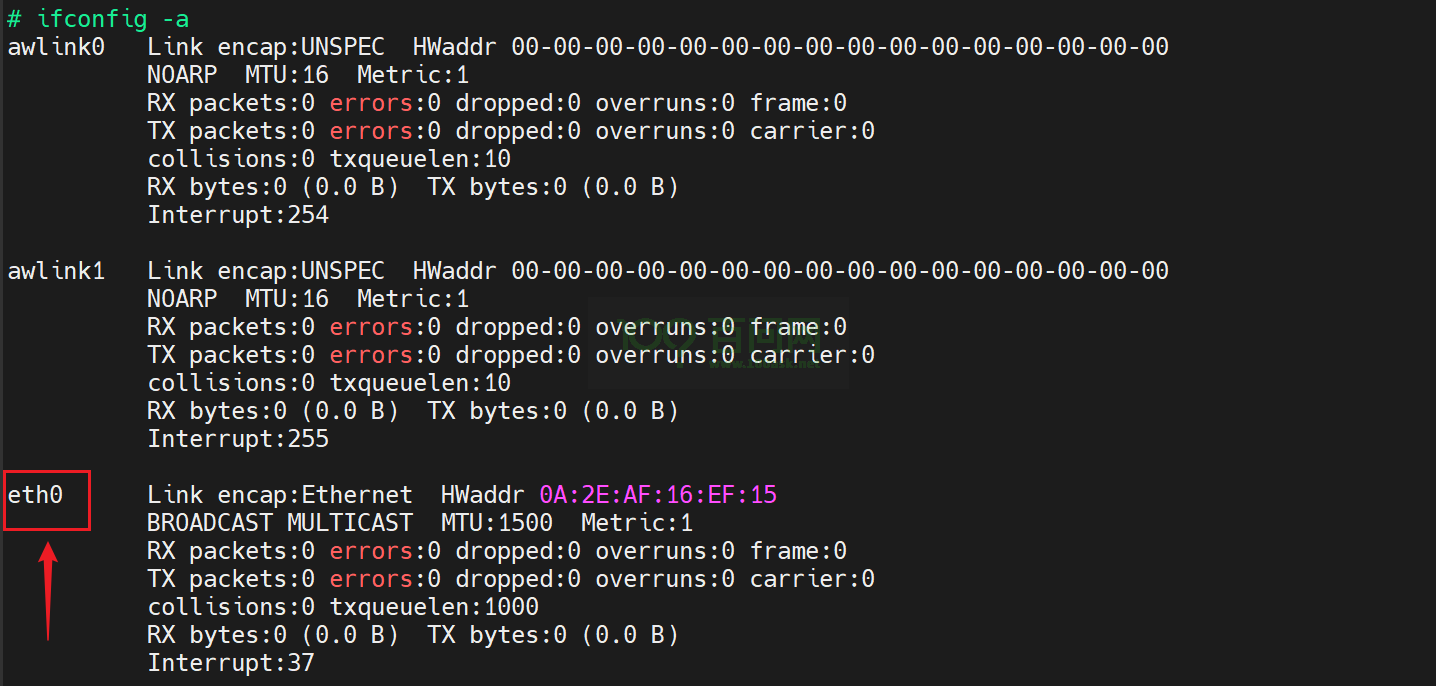

2. 查看网络接口​

ifconfig -a

确认存在 eth0 接口节点。

3. 启用 eth0 接口​

ifconfig eth0 up

测试以太网​

1. 连接网线​

将网线插入开发板的以太网接口，串口终端会输出连接信息。

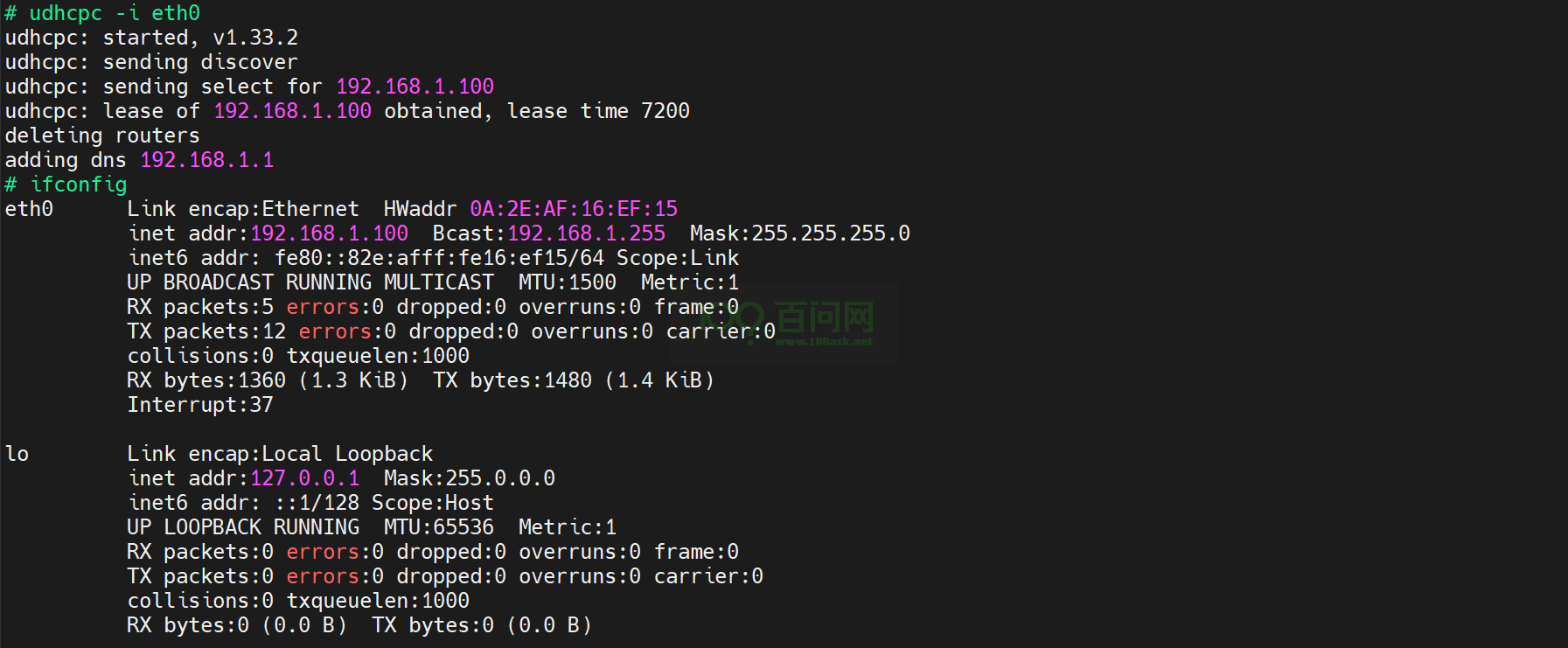

2. 获取 IP 地址​

udhcpc -i eth0

获取成功示例：

udhcpc: started, v1.31.1
udhcpc: sending discover
udhcpc: sending select for 192.168.1.100
udhcpc: lease of 192.168.1.100 obtained, lease time 86400

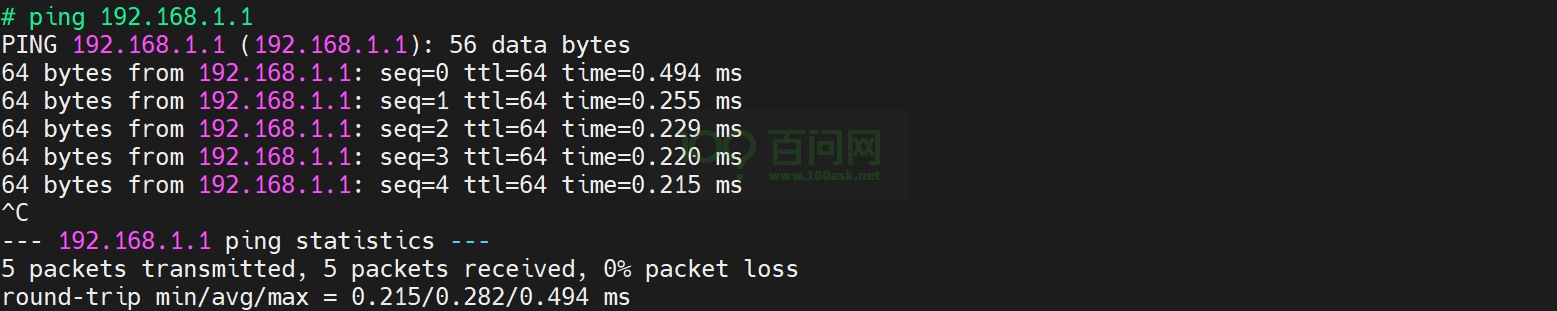

3. 测试网络连通性​

ping 192.168.1.1

如果网线能访问外网，可以直接 ping 百度：

ping www.baidu.com

能收到回复表示以太网接口工作正常。

常见问题​

问题解决方法
eth0 不存在检查跳线帽是否切换到以太网模式
获取不到 IP确认网线另一端连接的路由器 DHCP 已开启
ping 不通检查网线和网络连接
