排针 GPIO

扩展座是 H1、H2 各 20 pin。写软件时以 V1.4 网络名为准。

验证项	通过判据
引脚识别	对照下图能定位目标脚的网络名
占用情况	hal_gpio_info 能列出该脚被谁占用
实际使用	关掉占用它的外设并重新烧录后，该脚能当 GPIO 用

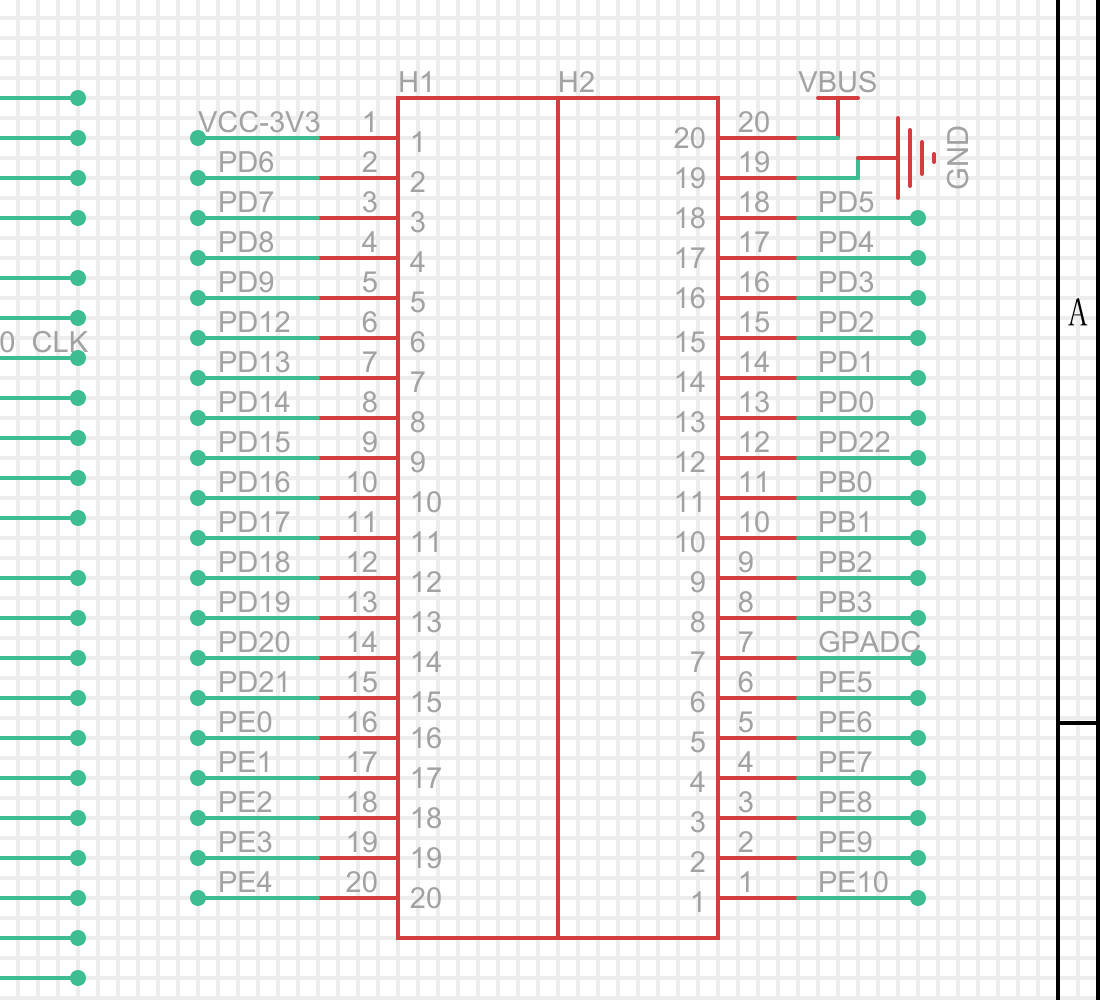

排针引脚（V1.4）

排针	引脚	网络名
H1	1	VCC-3V3
H1	2 ~ 5	PD6、PD7、PD8、PD9
H1	6 ~ 15	PD12、PD13、PD14、PD15、PD16、PD17、PD18、PD19、PD20、PD21
H1	16 ~ 20	PE0、PE1、PE2、PE3、PE4
H2	1 ~ 6	PE10、PE9、PE8、PE7、PE6、PE5
H2	7	GPADC
H2	8 ~ 11	PB3、PB2、PB1、PB0
H2	12 ~ 18	PD22、PD0、PD1、PD2、PD3、PD4、PD5
H2	19 / 20	GND / VBUS

V1.3 和 V1.4 的差别

F101 的 PD 脚是 PD0–PD9，然后直接 PD12–PD22，芯片上没有 PD10、PD11。V1.3 原理图把这之后的名字写偏了两号，V1.4 已纠正，走线没变：

排针	V1.4 名称（用这个）	V1.3 旧名（不要用）
H1-6	PD12	PD10
H1-7	PD13	PD11
H1-8	PD14	PD12
H1-9	PD15	PD13
H1-10	PD16	PD14
H1-11	PD17	PD15
H1-12	PD18	PD16
H1-13	PD19	PD17
H1-14	PD20	PD18
H1-15	PD21	PD19
H2-12	PD22	PD20

先搞清楚引脚被谁占了

排针脚会不会空闲，取决于当前镜像里的 sys_config.fex。SDK 默认打开了 LCD，会占掉大部分 PD 脚：

sys_config.fex 的 [lcd0] 段里 lcd_used = 1，并且下面这些 lcd_gpio_* 全部有效：

配置项	占用引脚
lcd_gpio_0 ~ lcd_gpio_9	PD0 ~ PD9
lcd_gpio_10、lcd_gpio_11	PE6、PE7
lcd_gpio_12 ~ lcd_gpio_22	PD12 ~ PD22

也就是说，默认配置下排针上的 PD 脚（H1-25、H1-615、H2-12~18）被 LCD 占着。触摸默认还会占 PD6/PD7。PB0/PB1（H2-11/H2-10）默认是调试 UART1。实际占用以这块板当前镜像为准，用下面的命令查：

固件里有命令可以查实际占用情况：

adb shell help | grep -i gpio
adb shell hal_gpio_info

腾出可用的 GPIO

知道是谁占的，就在 sys_config.fex 里关掉对应外设，再重新编译烧录。不接屏时可以关 LCD：

1. 打开 board/f101s3/yuzukineko/configs/sys_config.fex。
2. 在 [lcd0] 段里把 lcd_used 改成 0；不接触摸屏的话，顺手在 [ctp_para] 段里把 ctp_used 也改成 0。
3. 重新编译并打包：

m
pack

4. 烧录后重新执行 hal_gpio_info，确认目标脚不再被 LCD 占用。

其它外设占用的引脚同理：在 sys_config.fex 里找到声明该脚的那一行，把对应外设关掉。各配置项在哪个文件，见 工程介绍。

改了配置必须重新打包烧录

sys_config.fex 是打进镜像的，改完不 pack、不烧录是不会生效的。顺序是 m → pack → 用 OpenixSuit 烧录。

GPIO HAL 测试

固件里带了一个 GPIO HAL 接口的测试命令：

adb shell help | grep -i aw95xx
adb shell aw95xx_test

用于验证 GPIO HAL 层的读写是否正常，具体子命令不带参数执行一次就能看到用法。

命令随固件裁剪

上面这些命令是否注册取决于当前 defconfig。先用 adb shell help 确认，再执行。

出问题怎么查

现象	可能原因	处理
引脚配成 GPIO 但读回值不变	该脚仍被别的外设复用	hal_gpio_info 查占用者，关掉对应外设后重编
改了 sys_config.fex 没生效	没有重新打包烧录	必须 m → pack → 烧录
命令提示找不到	该功能没编进固件	adb shell help 查实际命令列表
按 V1.4 接线但功能不对	用了 V1.3 的网络名	对照上面的 V1.3/V1.4 表，统一用 V1.4
