1 前言
1.1 文档简介
介绍HAL_V2 中设计逻辑、目录、使用方法，为开发者提供参考。
1.2 目标读者
HAL_V2 驱动的开发/维护人员。
1.3 适用范围
表1-1: 适用产品列表
| 产品名称 | 支持架构 | 内核版本 | 驱动文件 |
|---|---|---|---|
| T536 | A55、E907 | FreeRTOS/Baremetal | {SDK}/rtos/lichee/hal_v2 |
| T153 | A7、E907 | FreeRTOS/Baremetal | {SDK}/rtos/lichee/hal_v2 |
1.4 文档约定
1.4.1 标志说明
! 注意
- 提醒操作中应注意的事项。不当的操作可能会损坏器件，影响可靠性、降低性能等。
说明
为准确理解文中指令、正确实施操作而提供的补充或强调信息。
技巧
一些容易忽视的小功能、技巧。了解这些功能或技巧能帮助解决特定问题或者节省操作时间。
1.5 相关术语介绍
1.5.1 硬件术语
表1-2: 硬件术语
| 术语 | 解释说明 |
|---|---|
| Baremetal | 指裸机环境 |
| HAL_V2 | 指基于rtos 或者baremetal 系统上设计类MCU 用法的bsp 驱动 |
1.5.2 软件术语
表1-3: 软件术语
术语解释说明
HAL Hardware Abstraction Layer，硬件抽象层
2 HAL_V2库介绍
2.1 源码结构
HAL_V2 源码已经集成到Tina5.0 SDK 中，源码位于{SDK}/rtos/lichee/hal_v2 目录中，以下是HAL_V2 源码结构。
.
├──drv_osal
-- 面向rtos场景
│ ├──examples
-- 结合特定rtos场景的驱动使用例子
│ ├──Makefile
│ └──source
-- 部分驱动耦合rtos API组合，适用于rtos场景API
├──hal
-- 底层驱动
│ ├──examples
-- 基于bsp驱动测试用例
│ ├──Makefile
│ └──source
-- 全部bsp驱动，可用于baremetal和rtos环境构建
├──include
│ ├──hal
-- bsp驱动头文件
│ └──osal
-- 用于屏蔽上层rtos类型统一接口
└──Makefile
2.2 宏配置介绍
2.2.1 驱动版本宏定义
| 驱动版本宏定义 | 解释说明 |
|---|---|
| CONFIG_DRIVERS_V2 | 代表hal_v2 驱动 |
CONFIG_DRIVERS_V2_* 代表hal_v2 各个模块驱动; 例如CONFIG_DRIVERS_V2_CCU、
CONFIG_DRIVERS_V2_UART等等
2.2.2 SOC宏定义
| SOC 宏定义 | 解释说明 |
|---|---|
| CONFIG_ARCH_SUN8IW22 | T153 |
| CONFIG_ARCH_SUN55IW6 | T536 |
2.2.3 架构宏定义
| 一级架构定义 | 二级架构定义 | 解释说明 |
|---|---|---|
| CONFIG_ARCH_ARM/ | 代表32bitARM | |
| CONFIG_ARCH_ARM64 | / | 代表64bit ARM |
| CONFIG_ARCH_RISCV | CONFIG_ARCH_RISCV_RV32 | 代表32bit RV |
| CONFIG_ARCH_RISCV | CONFIG_ARCH_RISCV_RV64 | 代表64bit RV |
| CONFIG_ARCH_XTENSA | CONFIG_ARCH_XTENSA_HIFI4 | 代表hifi4; |
| CONFIG_ARCH_XTENSA | CONFIG_ARCH_XTENSA_HIFI5 | 代表hifi5; |
| CONFIG_DSP0 | / | dsp0 使用CONFIG_DSP0 |
| CONFIG_DSP1 | / | dsp1 使用CONFIG_DSP1 |
2.2.4 系统区分宏定义
| 系统区分宏定义 | 解释说明 |
|---|---|
| CONFIG_KERNEL_FREERTOS | 代表FreeRTOS 系统 |
| CONFIG_KERNEL_BAREMETAL | 代表裸机系统 |
| CONFIG_KERNEL_RTT | 代表RTT 系统 |
| CONFIG_OS_MELIS | 代表Melis 系统 |
2.3 HAL_V2开发指南
本章用于介绍HAL_V2 驱动接口的头文件、测试用例相关路径及说明。
2.3.1 HAL_V2驱动头文件介绍
驱动头文件位于${SKD}/lichee/hal_v2/include/hal/目录下，现在SDK 中有如下驱动的头文件。
.
├──aw_common.h
├──aw_list.h
├──hal_can.h
├──hal_clk.h
├──hal_dma.h
├──hal_ethernet.h
├──hal_gpadc.h
├──hal_gpio.h
├──hal_hwspinlock.h
├──hal_irqchip.h
├──hal_irrx.h
├──hal_irtx.h
├──hal_lbc.h
├──hal_lradc.h
├──hal_msgbox.h
├──hal_pwmcs.h
├──hal_pwm.h
├──hal_reset.h
├──hal_rtc.h
├──hal_spi.h
├──hal_sunxi_timer.h
├──hal_twi.h
├──hal_uart.h
├──hal_watchdog.h
└──sunxi_hal_common.h
w_common.h_hal_common.h 比较特殊，是一些通用的接口。
如果需要增加驱动，可以在这个${SKD}/lichee/hal_v2/include/hal/目录下增加驱动头文件，再在${SKD}/lichee/hal_v2/hal/source/目录下增加相应的驱动。
2.3.2 测试用例说明
HAL_V2 的SDK 提供了各个驱动的测试用例，使用者可以结合测试用例来快速理解HAL_V2 的各个驱动。example 的目录结构如下。
.
├──can
├──ccu
├──dma
├──ethernet
├──gpadc
├──gpio
├──hwspinlock
├──irq
├──irrx
├──irtx
├──lbc
├──lradc
├──Makefile
├──msgbox
├──pwm
├──pwmcs
├──rtc
├──spi
├──timer
├──twi
├──uart
└──watchdog
如果需要使用某一个驱动的例子，需要打开对应的宏，这里以Hwspinlock 的驱动作为例子。目录结构如下。
.
├──hwspinlock_block_test.c
├──hwspinlock_noblock_test.c
├──hwspinlock_timeout_test.c
└──Makefile
首先，打开对应的驱动。
图2-1: 打开Hwspinlock 驱动
然后，打开example 目录下对应的宏。

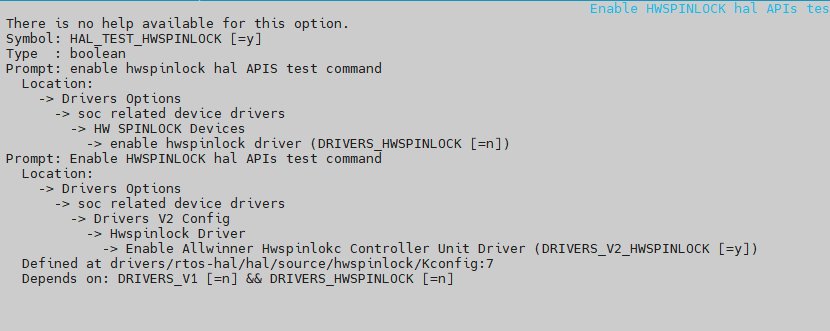

图2-2: 打开Hwspinlock 驱动测试例子
重新编译RV，然后启动RV，输入help 就可以看到hwspinlock_noblock_test.c 例子里面添加的
图2-3:Help命令
通过这个命令，可以测试各个驱动，以及可以参考这些例子，使用驱动做相应的应用开发。
2.4 源码构建
2.4.1 RTOS
1、进入{SDK}/rtos 目录，执行source envsetup.sh 命令
root:~/pms/t153_aiot/rtos/lichee/baremetal$cd..
root:~/pms/t153_aiot/rtos/lichee$ cd ..
root:~/pms/t153_aiot/rtos$ ls
board envsetup.sh lichee tools
root:~/pms/t153_aiot/rtos$ source envsetup.sh
Setup env done!
Run lunch_rtos to select project
然后执行lunch_rtos，选择对应方案，这里以T153 为例子
root:~/pms/t153_aiot/rtos$ lunch_rtos
last=t153_e907_demo
You're building on Linux
Lunch menu... pick a combo:
1. ai985_e906_scanp_fastboot
2. mr153_e907_evb1
3. mr527_e906_evb
4. mr536_e907_evb1
5. t153_bga_demo
6. t153_demo
7. t153_demo_smp
8. t153_e907_bga_demo
9. t153_e907_demo
10. t536_demo
11. t536_demo_smp
- t536_e907_demo
Which would you like? [Default t153_e907_demo]: 9
select=9...
t153_e907/demo
'/home/wujiayi/pms/t153_aiot/rtos/lichee/rtos/projects/t153_e907/demo/defconfig' -> '/home/wujiayi/pms/t153_aiot/
rtos/lichee/rtos/.config'
============================================
RTOS_BUILD_TOP=/home/wujiayi/pms/t153_aiot/rtos
RTOS_TARGET_ARCH=riscv
RTOS_TARGET_CHIP=sun8iw22p1
RTOS_TARGET_DEVICE=t153_e907
RTOS_PROJECT_NAME=t153_e907_demo
============================================
Run mrtos_menuconfig to config rtos
Run m or mrtos to build rtos
行mrtos_menuconfig ，勾选CONFIG_DRIVERS_V2 ，使能HAL_V2 源码编译；SDK 配套方
案已经默认勾选好，客户可使用。
3、执行mrtos 进行编译。
说明
RTOS 详细构建逻辑，参考《FreeRTOS_RTOS_ 系统_ 开发指南.pdf》、《FreeRTOS_RTOS_ 系统调试_ 使用指南.pdf》文档
2.4.2 Baremetal
1、进入{SDK}/rtos/lichee/baremetal 目录，执行./build.sh config 命令，选择对应方案，这里以
为例子
~/pms/t153_aiot/rtos/lichee/baremetal$ ./build.sh config
Welcome to mkscript setup progress
All available bare_project:
0. mr153_e907
1. t153
2. t153_e907
3. t536
4. t536_e907
Choice [t153_e907]:2
All available bare_board:
0. bga_demo
1. demo
2. sram_lp
Choice [demo]:1
2、然后打开menuconfig，勾选CONFIG_DRIVERS_V2 ，使能HAL_V2 源码编译；SDK 配套方案
已经默认勾选好，客户可使用。

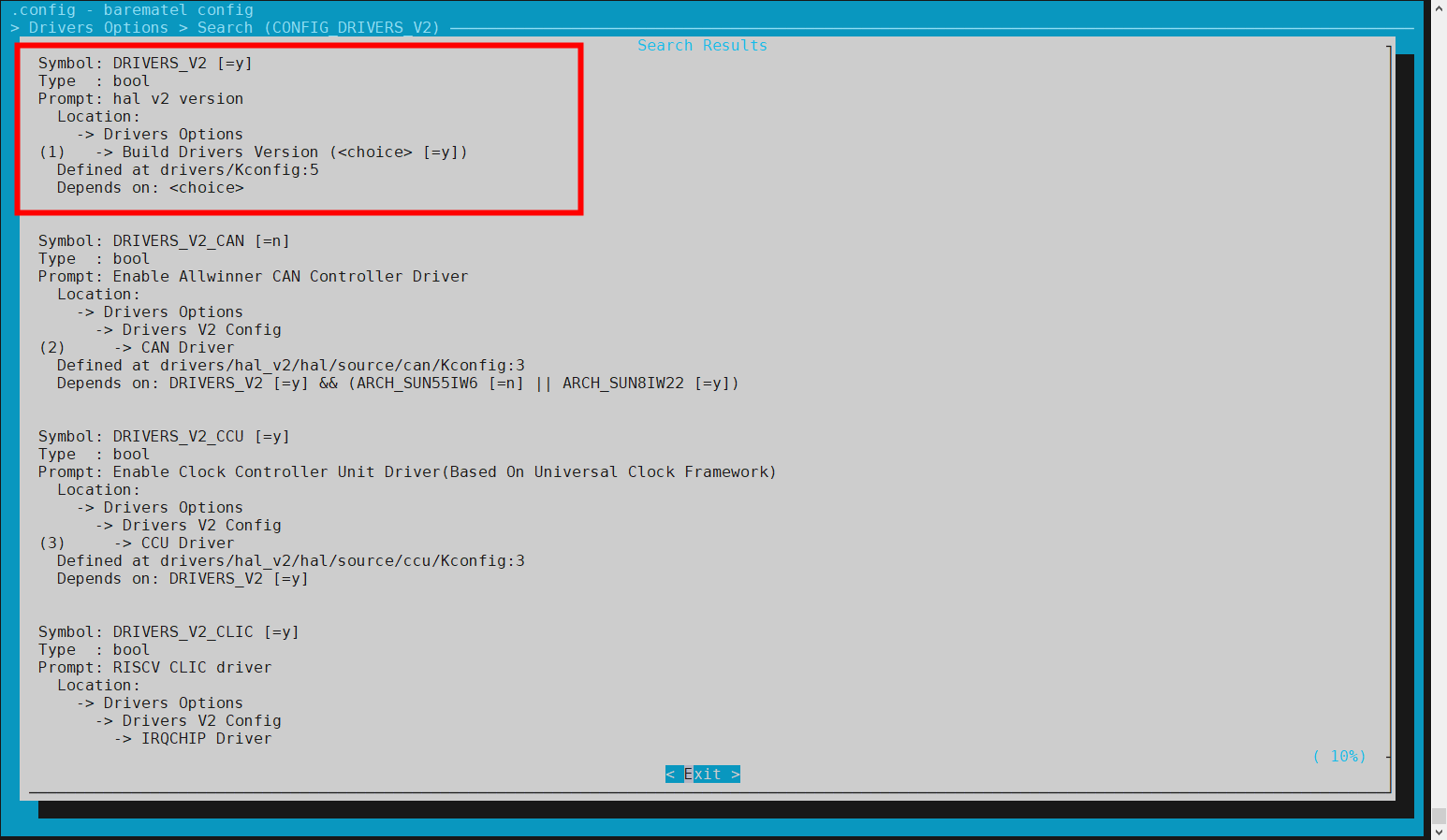

图2-4: menuconfig 界面
3、然后执行./build.sh 命令进行编译

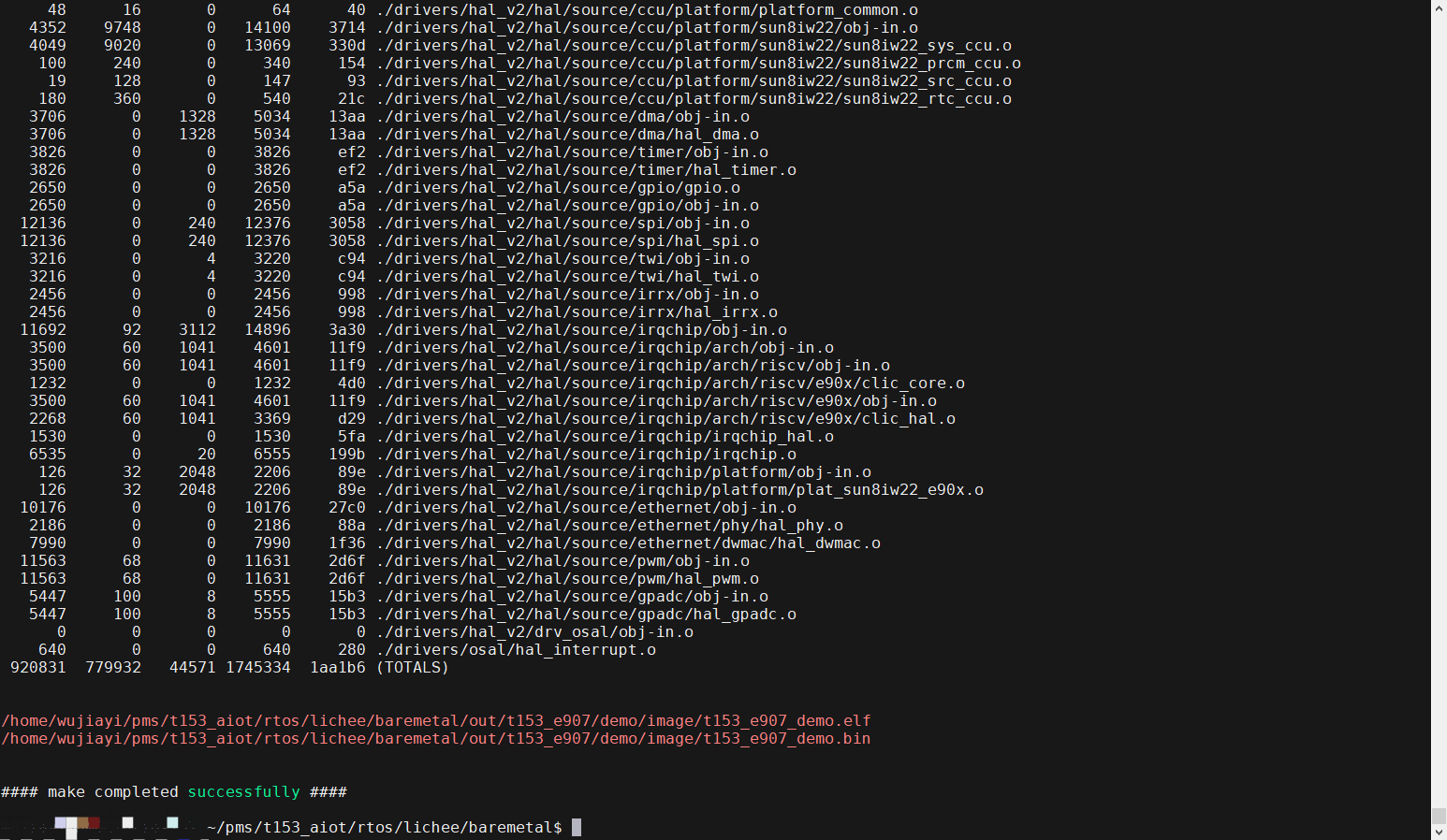

图2-5: 固件编译
3 FAQ
无
